Overview

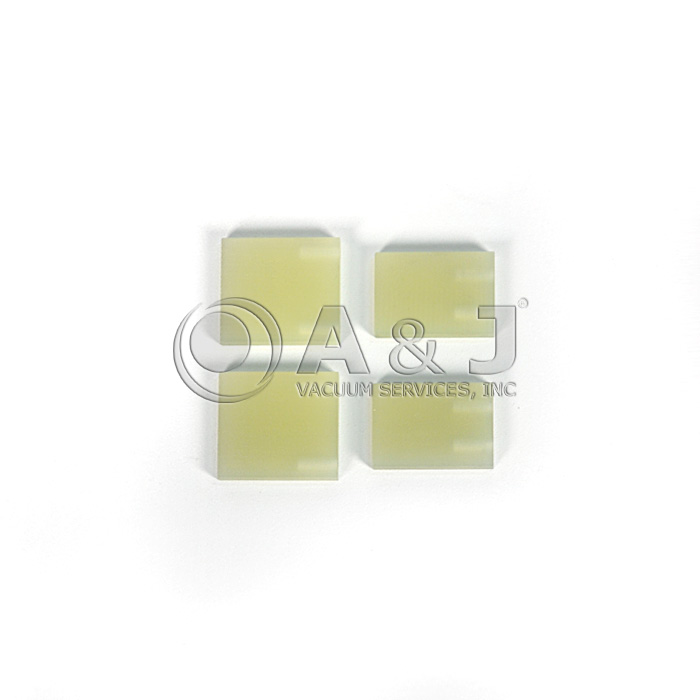

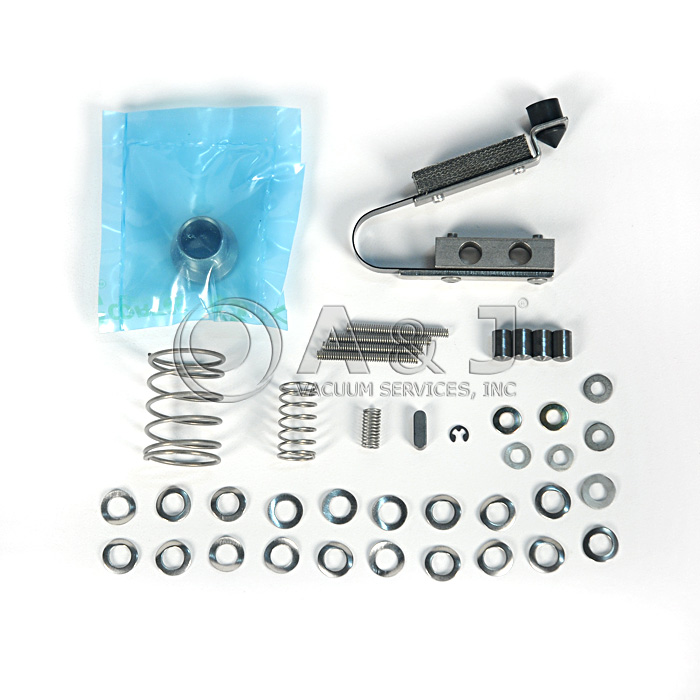

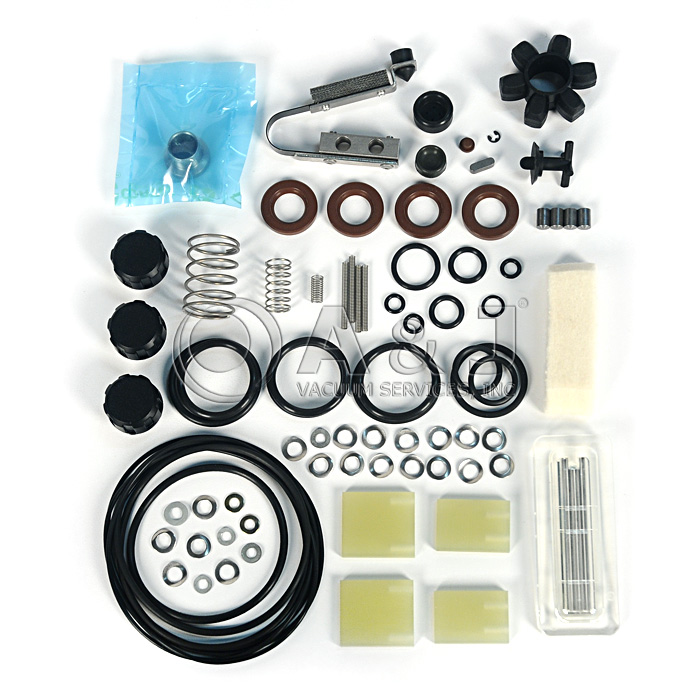

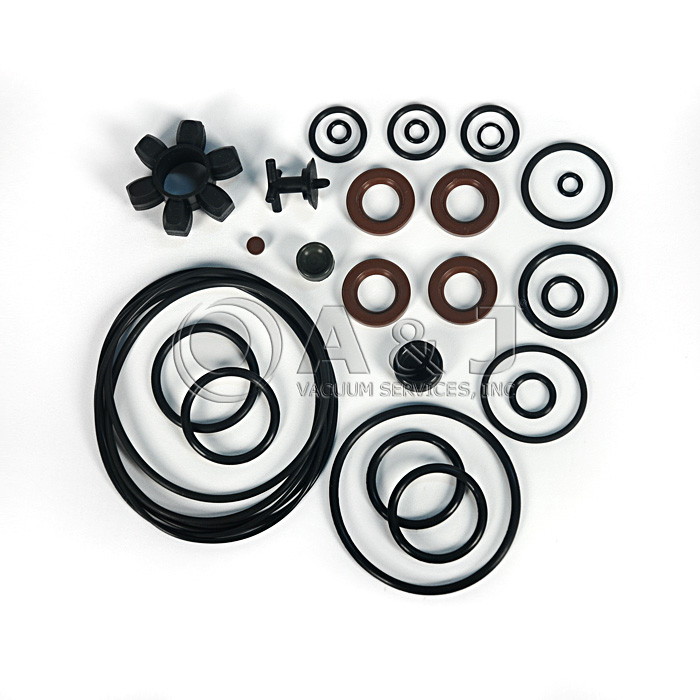

The Alcatel Adixen Major Repair Kit includes everything needed for major overhauls on the Alcatel Adixen SD Pascal Series 1015 SD Pump.The parts included in the Alcatel Adixen Major Repair Kits for SD Series 1005, 1010, 1015, 1021, 2005, 2010, 2015, 2021 pumps, are high quality components used in rotary vane vacuum pump maintenance, service, and repairs. Minor and major repair kits for all Alcatel Adixen SD Series Pump Models are available. We offer high quality spare parts, such as rotors, stators, plates, vanes, and shaft seals for all Alcatel Adixen Pascal SD Series Rotary Vane Vacuum Pumps.
The Alcatel, Adixen Major Repair Kit for 1015 SD Series Pump contains the following parts:
part # |
Description |
qty |
250011 |
Ring,Shouldered,Steel,Standard |
1 |
320035 |
O'RING,VITON,17.12 X 2.62MM |
3 |
320036 |
O'RING,VITON,12.1 X 2.7 MM |
1 |
320067 |
O'RING,VITON,63.09 X 3.53 MM |
1 |
320109 |
O'RING,VITON,33 X 2.5 MM |
1 |
340024 |
DEVICE,ABS,VITON,BROWN,70DUROM |
1 |
390007 |
VALVE DISK,VITON |
4 |
40005 |
O'RING,VITON,9.25 X 1.78 MM |
1 |
420029 |
WASHER,FLAT,STEEL,ZINC CHROMAT |
2 |
52541 |
SPRING,VALVE |
4 |
52553 |
COUPLER,ELASTIC,2004-20A/AC |
1 |
53040 |
Spring,Vane,S/S |
6 |
580031 |
SLEEVE,GAS,BALLAST,ALCATEL |
1 |
65758FR |
VANE,GX,1ST STAGE |
2 |
65784 |
Sight glass,2010/15/21 CP |
1 |
65791 |
VALVE,FOR PASCAL PUMP |
1 |
65797 |
SPRING |
1 |
65799 |
SPRING |
1 |
71040 |
PIN,CENTERING,2004-63AAC-C |
4 |
71067 |
KEY,SHAFT |
1 |
71161 |
C-CLIP,2004/8/12/20AAC |
1 |
720007 |
PAD,FELT,2010C2/15SD/05C1/21C2 |
1 |
73452 |
WASHER,WAVED,STEEL,M4 |
4 |
73453 |
WASHER,WAVED,STEEL,M5 |
1 |
73460 |
WASHER,WAVED,S.S.,M6 |
19 |
79148 |
O'RING,VITON,165 X 3 MM |
1 |
79509 |
O'RING,VITON,28 X 3 MM |
1 |
79513 |
O'RING,VITON,90 X 2 MM |
1 |
79537 |
O'RING,VITON,7.5 X 1.5 MM |
4 |
82004 |
O'RING,VITON,5.7 X 1.9 MM |
1 |
82007 |
O'RING,VITON,10.77 X 2.62 MM |
3 |
82014 |
O'RING,VITON,34.1 X 3.6 MM |
1 |
82025 |
O'RING,VITON,29.3 X 3.6 MM |
1 |
82063 |
SEAL,SHAFT,VITON |
4 |
82604 |
PLUG,DRAIN,PLASTIC,2004A-2063C |
4 |
230044FR |
VANE,GX,OIL PUMP |
3 |
340023 |
NIB,ANTISUCK BACK,VITON |
1 |
84646 |
WASHER,WAVED |
1 |
P52700 |
Lever,ASB,Viton,2012/20A&AC |
1 |
Vacuum Services, Inc. Repairs / Rebuilds and Services Alcatel Adixen Vacuum Pumps including Alcatel Adixen Rotary Vane Pumps, Pascal Series, SD Series, Models 1005, 1010, 1015, 1021, 2005, 2010, 2015, 2021. Along with all other Vacuum Rotary Vane Pumps, Dry Scroll Pumps, Leak Detectors. Please contact us for information on service program or click here http://www.ajvs.com/service.php to go to our Service page. We also offer Emergency service upon request. For more information Please contact A&J Vacuum Services at 973-249-0854.
Overview

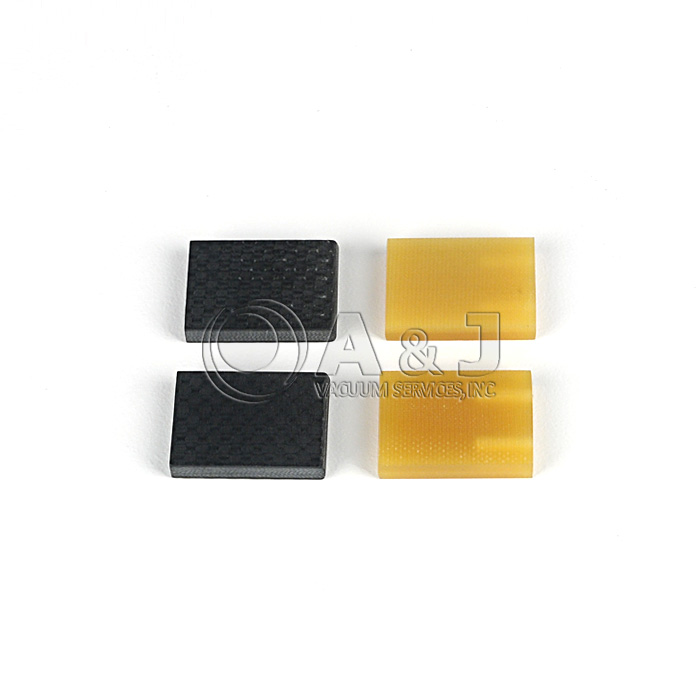

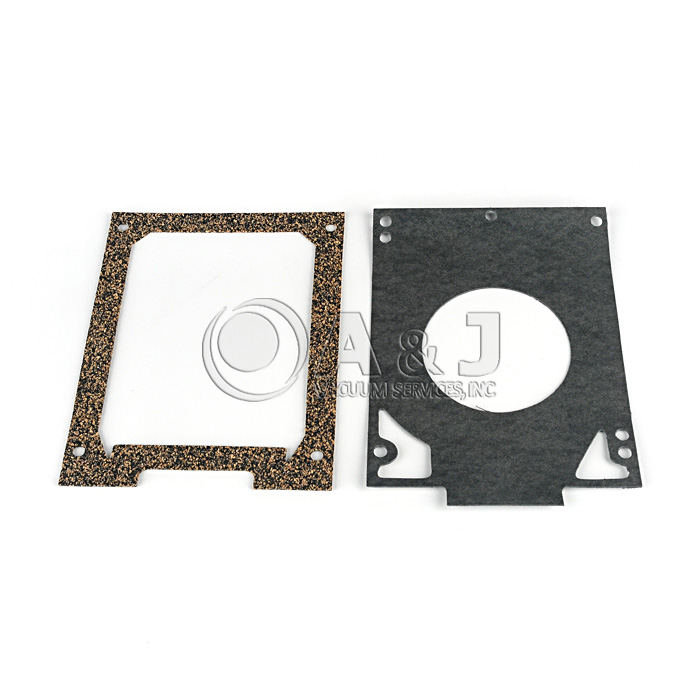

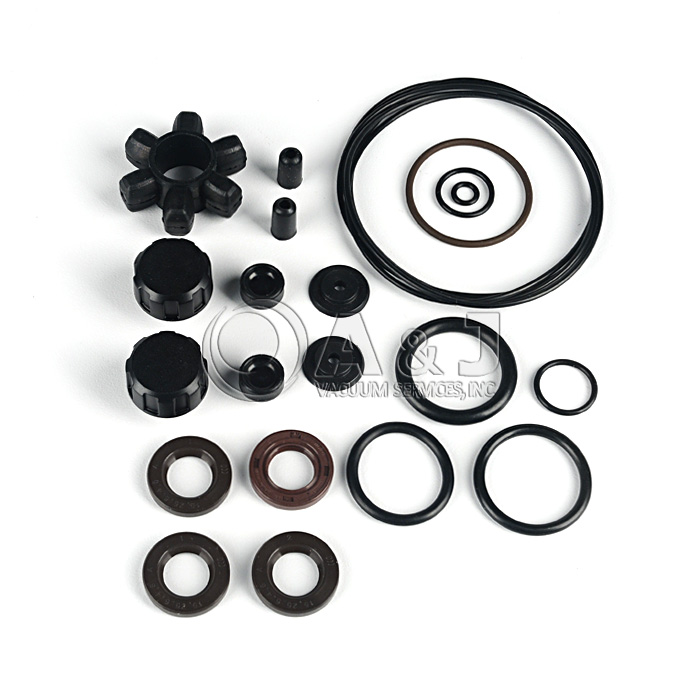

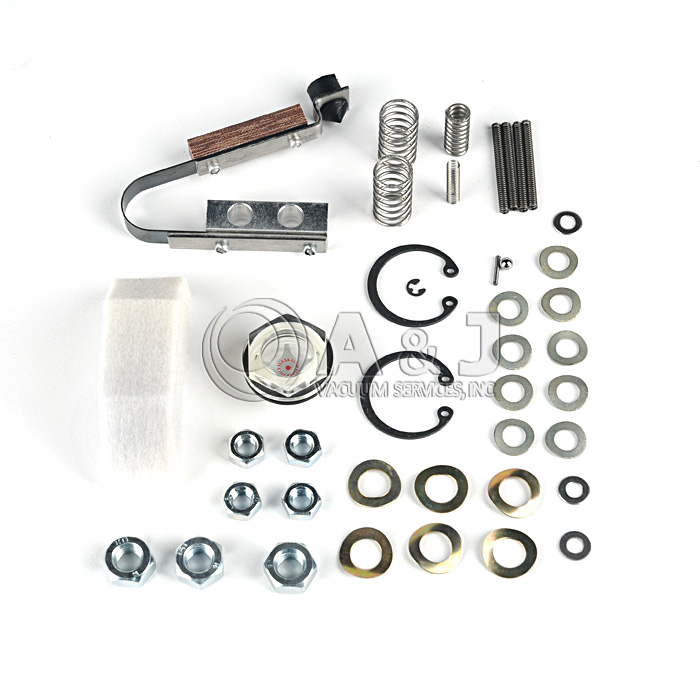

The Alcatel Adixen 2004 AC Major Repair / Rebuild Kit includes everything needed for major overhauls on the Alcatel Adixen 2004 AC Rotary Vane Vacuum Pumps. The parts included in the Alcatel Adixen Major Repair Kit are high quality components used in rotary vane vacuum pump maintenance, service, and repairs. Minor and major repair kits for all Alcatel Adixen 2004 AC Pump Models are also available. We offer high quality spare parts, such as rotors, stators, plates, vanes, and shaft seals for all Alcatel Adixen 2004 AC Rotary Vane Vacuum Pumps.
Alcatel Adixen, 2004 AC Major Repair Kit contains the following parts:
DESCRIPTION | PART NO. | QTY |
ASB Lever | 52750 | 1 |
Valve Spring | A52541 | 2 |
Coupling | A52553 | 1 |
Fan Plate Gasket | A52555 | 1 |
Exhaust Clapper | A52557 | 1 |
Gas Ballast Valve - Viton | A52562 | 1 |
Gas Ballast Valve - Buna | A52562B | 1 |
Gas Ballast Spring | A52563 | 1 |
Ball Spring | A52564 | 1 |
Exhaust Clapper | A52642 | 1 |
Exhaust Valve | A52655 | 2 |
Oil Case Gasket | A52755 | 1 |
Felt Pad | A52990 | 1 |
Vane Spring | A53040 | 4 |
Pin | A71050 | 1 |
Clip | A71161 | 1 |
Nut | A71211 | 4 |
Nut | A71214 | 3 |
Flat Washer M4 | A73339 | 3 |
Waved Washer M6 | A73454 | 9 |
Waved Washer M8 | A73455 | 6 |
Stage O-Ring | A79030 | 5 |
O-Ring | A79238 | 1 |
O-Ring | A82056 | 1 |
Viton Shaft Seal | A82063 | 3 |
Double Lip Viton Shaft Seal | A82063-01 | 1 |
O-Ring | A82105 | 1 |
O-Ring | A82120 | 1 |
O-Ring | A82122 | 1 |
Steel Ball | A82522 | 1 |
Drain Plug | A82604 | 2 |
Sight Glass | A83546 | 1 |
Clip | A83653 | 2 |
2nd Stage Vane | A83946G | 4 |
O-Ring | A84149 | 2 |
A&J Vacuum Services, Inc. Repairs / Rebuilds and Services Alcatel Adixen Vacuum Pumps including Alcatel Adixen Rotary Vane Pumps, AC Series 2004 AC, 2008 AC, 2012 AC, 2020 AC, DDC195, DDC310, CD200, CD300. Along with all other Vacuum Rotary Vane Pumps, Dry Scroll Pumps, Leak Detectors. Please contact us for information on service program or click here http://www.ajvs.com/service.php to go to our Service page. We also offer Emergency service upon request. For more information Please contact A&J Vacuum Services at 973-249-0854.
Overview
The Alcatel Adixen Major Repair Kit includes everything needed for major overhauls on the Alcatel Adixen SD Pascal Series 2005 SD Pump.The parts included in the Alcatel Adixen Major Repair Kits for SD Series 1005, 1010, 1015, 1021, 2005, 2010, 2015, 2021 pumps, are high quality components used in rotary vane vacuum pump maintenance, service, and repairs. Minor and major repair kits for all Alcatel Adixen SD Series Pump Models are available. We offer high quality spare parts, such as rotors, stators, plates, vanes, and shaft seals for all Alcatel Adixen Pascal SD Series Rotary Vane Vacuum Pumps.
The Alcatel, Adixen Major Repair Kit for 2005 SD Series Pump contains the following parts:
part # |
Description |
qty |
250011 |
Ring,Shouldered,Steel,Standard |
1 |
320035 |
O'RING,VITON,17.12 X 2.62MM |
3 |
320036 |
O'RING,VITON,12.1 X 2.7 MM |
1 |
320067 |
O'RING,VITON,63.09 X 3.53 MM |
1 |
320109 |
O'RING,VITON,33 X 2.5 MM |
1 |
390007 |
VALVE DISK,VITON |
1 |
40005 |
O'RING,VITON,9.25 X 1.78 MM |
1 |
420029 |
WASHER,FLAT,STEEL,ZINC CHROMAT |
2 |
52541 |
SPRING,VALVE |
1 |
52553 |
COUPLER,ELASTIC,2004-20A/AC |
1 |
53040 |
Spring,Vane,S/S |
4 |
580031 |
SLEEVE,GAS,BALLAST,ALCATEL |
1 |
65760FR |
VANE,GX,1ST STG/2ND STG |
2 |
65784 |
Sight glass,2010/15/21 CP |
1 |
65791 |
VALVE,FOR PASCAL PUMP |
1 |
65797 |
SPRING |
1 |
65799 |
SPRING |
1 |
71040 |
PIN,CENTERING,2004-63AAC-C |
4 |
71067 |
KEY,SHAFT |
1 |
71161 |
C-CLIP,2004/8/12/20AAC |
1 |
720007 |
PAD,FELT,2010C2/15SD/05C1/21C2 |
1 |
73452 |
WASHER,WAVED,STEEL,M4 |
4 |
73453 |
WASHER,WAVED,STEEL,M5 |
1 |
73460 |
WASHER,WAVED,S.S.,M6 |
19 |
79148 |
O'RING,VITON,165 X 3 MM |
1 |
79509 |
O'RING,VITON,28 X 3 MM |
1 |
79513 |
O'RING,VITON,90 X 2 MM |
4 |
79537 |
O'RING,VITON,7.5 X 1.5 MM |
1 |
82004 |
O'RING,VITON,5.7 X 1.9 MM |
3 |
82007 |
O'RING,VITON,10.77 X 2.62 MM |
1 |
82014 |
O'RING,VITON,34.1 X 3.6 MM |
1 |
82025 |
O'RING,VITON,29.3 X 3.6 MM |
4 |
82063 |
SEAL,SHAFT,VITON |
4 |
82604 |
PLUG,DRAIN,PLASTIC,2004A-2063C |
3 |
65756FR |
VANE,GX,2ND STAGE |
2 |
DRAWING |
Drawing Layout |
1 |
380029 |
Device,ASB,Viton |
1 |
P52700 |
Lever,ASB,Viton,2012/20A&AC |
1 |
Vacuum Services, Inc. Repairs / Rebuilds and Services Alcatel Adixen Vacuum Pumps including Alcatel Adixen Rotary Vane Pumps, Pascal Series, SD Series, Models 1005, 1010, 1015, 1021, 2005, 2010, 2015, 2021. Along with all other Vacuum Rotary Vane Pumps, Dry Scroll Pumps, Leak Detectors. Please contact us for information on service program or click here http://www.ajvs.com/service.php to go to our Service page. We also offer Emergency service upon request. For more information Please contact A&J Vacuum Services at 973-249-0854.
Overview
The Alcatel Adixen Major Repair Kit includes everything needed for major overhauls on the Alcatel Adixen SD Pascal Series 2010 SD Pump.The parts included in the Alcatel Adixen Major Repair Kits for SD Series 1005, 1010, 1015, 1021, 2005, 2010, 2015, 2021 pumps, are high quality components used in rotary vane vacuum pump maintenance, service, and repairs. Minor and major repair kits for all Alcatel Adixen SD Series Pump Models are available. We offer high quality spare parts, such as rotors, stators, plates, vanes, and shaft seals for all Alcatel Adixen Pascal SD Series Rotary Vane Vacuum Pumps.
The Alcatel, Adixen Major Repair Kit for 2010 SD Series Pump contains the following parts:
part # |
Description |
qty |
250011 |
Ring,Shouldered,Steel,Standard |
1 |
320035 |
O'RING,VITON,17.12 X 2.62MM |
3 |
320036 |
O'RING,VITON,12.1 X 2.7 MM |
1 |
320067 |
O'RING,VITON,63.09 X 3.53 MM |
1 |
320109 |
O'RING,VITON,33 X 2.5 MM |
1 |
340024 |
DEVICE,ABS,VITON,BROWN,70DUROM |
1 |
390007 |
VALVE DISK,VITON |
4 |
40005 |
O'RING,VITON,9.25 X 1.78 MM |
1 |
420029 |
WASHER,FLAT,STEEL,ZINC CHROMAT |
2 |
52541 |
SPRING,VALVE |
4 |
52553 |
COUPLER,ELASTIC,2004-20A/AC |
1 |
53040 |
Spring,Vane,S/S |
6 |
580031 |
SLEEVE,GAS,BALLAST,ALCATEL |
1 |
65756FR |
VANE,GX,2ND STAGE |
2 |
65757FR |
VANE,GX,1ST STAGE |
2 |
65784 |
Sight glass,2010/15/21 CP |
1 |
65791 |
VALVE,FOR PASCAL PUMP |
1 |
65797 |
SPRING |
1 |
65799 |
SPRING |
1 |
71040 |
PIN,CENTERING,2004-63AAC-C |
4 |
71067 |
KEY,SHAFT |
1 |
71161 |
C-CLIP,2004/8/12/20AAC |
1 |
720007 |
PAD,FELT,2010C2/15SD/05C1/21C2 |
1 |
73452 |
WASHER,WAVED,STEEL,M4 |
4 |
73453 |
WASHER,WAVED,STEEL,M5 |
1 |
73460 |
WASHER,WAVED,S.S.,M6 |
19 |
79148 |
O'RING,VITON,165 X 3 MM |
1 |
79509 |
O'RING,VITON,28 X 3 MM |
1 |
79513 |
O'RING,VITON,90 X 2 MM |
4 |
79537 |
O'RING,VITON,7.5 X 1.5 MM |
1 |
82004 |
O'RING,VITON,5.7 X 1.9 MM |
3 |
82007 |
O'RING,VITON,10.77 X 2.62 MM |
1 |
82014 |
O'RING,VITON,34.1 X 3.6 MM |
1 |
82025 |
O'RING,VITON,29.3 X 3.6 MM |
4 |
82063 |
SEAL,SHAFT,VITON |
4 |
82604 |
PLUG,DRAIN,PLASTIC,2004A-2063C |
3 |
DRAWING |
Drawing Layout |
1 |
P52700 |
Lever,ASB,Viton,2012/20A&AC |
1 |
Vacuum Services, Inc. Repairs / Rebuilds and Services Alcatel Adixen Vacuum Pumps including Alcatel Adixen Rotary Vane Pumps, Pascal Series, SD Series, Models 1005, 1010, 1015, 1021, 2005, 2010, 2015, 2021. Along with all other Vacuum Rotary Vane Pumps, Dry Scroll Pumps, Leak Detectors. Please contact us for information on service program or click here http://www.ajvs.com/service.php to go to our Service page. We also offer Emergency service upon request. For more information Please contact A&J Vacuum Services at 973-249-0854.
Overview
The Alcatel Adixen Major Repair Kit includes everything needed for major overhauls on the Alcatel Adixen SD Pascal Series 2021 SD Pump.The parts included in the Alcatel Adixen Major Repair Kits for SD Series 1005, 1010, 1015, 1021, 2005, 2010, 2015, 2021 pumps, are high quality components used in rotary vane vacuum pump maintenance, service, and repairs. Minor and major repair kits for all Alcatel Adixen SD Series Pump Models are available. We offer high quality spare parts, such as rotors, stators, plates, vanes, and shaft seals for all Alcatel Adixen Pascal SD Series Rotary Vane Vacuum Pumps.
The Alcatel, Adixen Major Repair Kit for 2021 SD Series Pump contains the following parts:
part # |
Description |
qty |
65756FR |
VANE,GX,2ND STAGE |
2 |
65759FR |
VANE,GX,1ST STAGE |
2 |
340024 |
DEVICE,ABS,VITON,BROWN,70DUROM |
1 |
390007 |
VALVE DISK,VITON |
4 |
52700 |
LEVER,ASB,VITON,2012/20A&AC |
1 |
580031 |
SLEEVE,GAS,BALLAST,ALCATEL |
1 |
65791 |
VALVE,FOR PASCAL PUMP |
1 |
82063 |
SEAL,SHAFT,VITON |
4 |
250011 |
Ring,Shouldered,Steel,Standard |
1 |
320035 |
O'RING,VITON,17.12 X 2.62MM |
3 |
320036 |
O'RING,VITON,12.1 X 2.7 MM |
1 |
320067 |
O'RING,VITON,63.09 X 3.53 MM |
1 |
320109 |
O'RING,VITON,33 X 2.5 MM |
1 |
40005 |
O'RING,VITON,9.25 X 1.78 MM |
1 |
420029 |
WASHER,FLAT,STEEL,ZINC CHROMAT |
2 |
52541 |
SPRING,VALVE |
4 |
52553 |
COUPLER,ELASTIC,2004-20A/AC |
1 |
53040 |
Spring,Vane,S/S |
8 |
65784 |
SIGHT GLASS,2010/15/21CP |
1 |
65797 |
SPRING |
1 |
65799 |
SPRING |
1 |
|
||
71040 |
PIN,CENTERING,2004-63AAC-C |
4 |
71067 |
KEY,SHAFT |
1 |
71161 |
C-CLIP,2004/8/12/20AAC |
1 |
720007 |
PAD,FELT,2010C2/15SD/05C1/21C2 |
1 |
73452 |
WASHER,WAVED,STEEL,M4 |
4 |
73453 |
WASHER,WAVED,STEEL,M5 |
1 |
73460 |
WASHER,WAVED,S.S.,M6 |
19 |
79148 |
O'RING,VITON,165 X 3 MM |
1 |
79509 |
O'RING,VITON,28 X 3 MM |
1 |
79513 |
O'RING,VITON,90 X 2 MM |
4 |
79537 |
O'RING,VITON,7.5 X 1.5 MM |
1 |
82004 |
O'RING,VITON,5.7 X 1.9 MM |
3 |
82007 |
O'RING,VITON,10.77 X 2.62 MM |
1 |
82014 |
O'RING,VITON,34.1 X 3.6 MM |
1 |
82025 |
O'RING,VITON,29.3 X 3.6 MM |
4 |
82604 |
PLUG,DRAIN,PLASTIC,2004A-2063C |
3 |
Vacuum Services, Inc. Repairs / Rebuilds and Services Alcatel Adixen Vacuum Pumps including Alcatel Adixen Rotary Vane Pumps, Pascal Series, SD Series, Models 1005, 1010, 1015, 1021, 2005, 2010, 2015, 2021. Along with all other Vacuum Rotary Vane Pumps, Dry Scroll Pumps, Leak Detectors. Please contact us for information on service program or click here http://www.ajvs.com/service.php to go to our Service page. We also offer Emergency service upon request. For more information Please contact A&J Vacuum Services at 973-249-0854.
Overview
The Alcatel Adixen Minor Repair Kit includes everything needed for minor overhauls on the Alcatel Adixen SD Pascal Series 1005 SD Pump.The parts included in the Alcatel Adixen Minor Repair Kits are high quality components used in rotary vane vacuum pump maintenance, service, and repairs. Minor and major repair kits for all Alcatel Adixen SD Series Pump Models are available. We offer high quality spare parts, such as rotors, stators, plates, vanes, and shaft seals for all Alcatel Adixen Pascal SD Series Rotary Vane Vacuum Pumps.
The Alcatel, Adixen Minor Kit PN 54285 contains the following parts:
PN |
Desc. |
Qty |
103306 |
GASKET,SIGHT GLASS |
1 |
105452R |
SIGHT GLASS,OIL,PLASTIC |
1 |
320067 |
O'RING,VITON,63.09 X 3.53 MM |
1 |
53443 |
VALVE,DISCHRG,VITON 2033/63C |
3 |
54091 |
COUPLER,ELSTC,BLUE,2030-2033C |
1 |
54114 |
SPRING,GAS BALLAST |
1 |
54128 |
GASKET,CASE,2033C |
1 |
54134 |
VALVE,EXHAUST,2033/63C |
1 |
54145 |
SPRING |
1 |
54149 |
SPRING |
1 |
54196 |
MEMBRANE,OIL PUMP |
1 |
54224 |
CLAPPER,2033/63 |
1 |
73446 |
WASHER,WAVED,S.S.,M10 |
4 |
73460 |
WASHER,WAVED,S.S.,M6 |
16 |
73461 |
WASHER,WAVED,S.S.,M8 |
23 |
79234 |
O'RING,BUNA,8 X 2 MM |
2 |
82108 |
O'RING,BUNA,9.19 X 2.62 MM |
1 |
82109 |
O'RING,BUNA,10.77 X 2.62 MM |
1 |
82112 |
O'RING,BUNA,15.54 X 2.62 MM |
1 |
65059 |
PAD,FELT,2033-2033CP+ |
1 |
65079 |
ASSY,SIGHT GLASS,2033/2063CP+ |
1 |
71188 |
C-CLIP,2033/63C |
2 |
71338 |
NUT |
1 |
75024 |
SCREW,SOCKET HEAD CAP,YLW CH |
1 |
76135 |
Sight glass, Window,W/seal |
1 |
76261 |
PIN,COTTER,2033/63 |
1 |
76261C |
C-CLIP,2033/63 |
1 |
79010 |
O'RING,BUNA,128 X 2 MM |
4 |
79051 |
O'RING,BUNA,41 X 3 MM |
1 |
79100 |
SEAL,SHAFT,BUNA |
3 |
79101 |
SEAL,SHAFT,VITON |
1 |
82024 |
O'RING,VITON,12.37 X 2.62 MM |
4 |
82122 |
O'RING,BUNA,29.3 X 3.6 MM |
1 |
82129 |
O'RING,BUNA,40.64 X 5.33 MM |
1 |
82604 |
PLUG,DRAIN,PLASTIC,2004A-2063C |
1 |
82925 |
PLUG,FILL,2033-2063C |
1 |
83633 |
O'RING,BUNA,38 X 2.5 MM |
1 |
84149 |
O'RING,BUNA,16 X 2 MM |
1 |
87926 |
O'RING,BUNA,44 X 3 MM |
1 |
87954 |
SPRING,VALVE |
3 |
54451G |
VANE,GX,OIL PUMP |
1 |
DRAWING |
Drawing Layout |
1 |
A & J Vacuum Services, Inc. Repairs / Rebuilds and Services Alcatel Adixen Vacuum Pumps including Alcatel Adixen Rotary Vane Pumps, Pascal Series, SD Series, Models 1005, 1010, 1015, 1021, 2005, 2010, 2015, 2021. Along with all other Vacuum Rotary Vane Pumps, Dry Scroll Pumps, Leak Detectors. Please contact us for information on service program or click here http://www.ajvs.com/service.php to go to our Service page. We also offer Emergency service upon request. For more information Please contact A&J Vacuum Services at 973-249-0854.
Overview
The Alcatel Adixen 2003 CP Minor Repair / Rebuild Kit includes everything needed for minor overhauls on the Alcatel Adixen 2033 CP Rotary Vane Vacuum Pumps. The parts included in the Alcatel Adixen Minor Repair Kit are high quality components used in rotary vane vacuum pump maintenance, service, and repairs. Minor and major repair kits for all Alcatel Adixen 2033, 2063 CP and CP+ Pump Models are also available. We offer high quality spare parts, such as rotors, stators, plates, vanes, and shaft seals for all Alcatel Adixen 2033 CP Rotary Vane Vacuum Pumps.
Alcatel Adixen, 2033 CP Minor Repair Kit contains the following parts:
Part # |
description |
qty |
52752 |
PLUG,DRAIN |
1.00 |
53443 |
VALVE,DISCHRG,VITON 2033/63C |
3.00 |
54091 |
COUPLER,ELSTC,BLUE,2030-2033C |
1.00 |
54128 |
GASKET,CASE,2033C |
1.00 |
54134 |
VALVE,EXHAUST,2033/63C |
1.00 |
54145 |
SPRING |
1.00 |
54149 |
SPRING |
1.00 |
54196 |
MEMBRANE,OIL PUMP |
1.00 |
54224 |
CLAPPER,2033/63 |
1.00 |
65059 |
PAD,FELT,2033-2033CP+ |
1.00 |
65148 |
SPRING |
1.00 |
71188 |
C-CLIP,2033/63C |
2.00 |
71191 |
C-CLIP,2033/63C |
1.00 |
71338 |
NUT |
1.00 |
73339 |
WASHER,FLAT,SMALL O.D.,S.S.,M4 |
2.00 |
73446 |
WASHER,WAVED,S.S.,M10 |
4.00 |
73460 |
WASHER,WAVED,S.S.,M6 |
21.00 |
73461 |
WASHER,WAVED,S.S.,M8 |
23.00 |
75024 |
SCREW,SOCKET HEAD CAP,YLW CH |
1.00 |
76261 |
PIN,COTTER,2033/63 |
1.00 |
76261C |
C-CLIP,2033/63 |
1.00 |
79101 |
SEAL,SHAFT,VITON |
4.00 |
79134 |
O'RING,VITON,8 X 2 MM |
2.00 |
79136 |
O'RING,VITON,95 X 3 MM |
1.00 |
79137 |
O'RING,VITON,148 X 2 MM |
4.00 |
79303 |
O'RING,VITON,4.47 X 1.78 MM |
2.00 |
82007 |
O'RING,VITON,10.77 X 2.62 MM |
4.00 |
82013 |
O'RING,VITON,40.64 X 5.33 MM |
1.00 |
82015 |
O'RING,VITON,9.19 X 2.62 MM |
1.00 |
82022 |
O'RING,VITON,17.12 X 2.62 MM |
1.00 |
82024 |
O'RING,VITON,12.37 X 2.62 MM |
4.00 |
82025 |
O'RING,VITON,29.3 X 3.6 MM |
2.00 |
82027 |
O'RING,VITON,91.44 X 5.33 MM |
2.00 |
82039 |
O'RING,VITON,128 X 2 MM |
4.00 |
82056 |
O'RING,VITON,37 X 2.5 MM |
1.00 |
82067 |
O'RING,VITON,44 X 3 MM |
2.00 |
82925 |
PLUG,FILL,2033-2063C |
1.00 |
87954 |
SPRING,VALVE |
3.00 |
65079 |
ASSY,SIGHT GLASS,2033/2063CP+ |
1.00 |
54451G |
VANE,GX,OIL PUMP |
1.00 |
A&J Vacuum Services, Inc. Repairs / Rebuilds and Services Alcatel Adixen Vacuum Pumps including Alcatel Adixen Rotary Vane Pumps, Pascal Series, SD Series, Models 1005, 1010, 1015, 1021, 2005, 2010, 2015, 2021. Along with all other Vacuum Rotary Vane Pumps, Dry Scroll Pumps, Leak Detectors. Please contact us for information on service program or click here http://www.ajvs.com/service.php to go to our Service page. We also offer Emergency service upon request. For more information Please contact A&J Vacuum Services at 973-249-0854.
Overview
The Alcatel Adixen 2004 AC, 2008 AC, 2012 AC, 2020 AC, DDC195, DDC310, CD200, CD300 Minor Repair / Rebuild Kit includes everything needed for minor overhauls on the Alcatel Rotary Vane Vacuum Pumps.The parts included in the Alcatel Adixen Minor Repair Kit are high quality components used in rotary vane vacuum pump maintenance, service, and repairs. Minor and major repair kits for all Alcatel Adixen 2004 AC, 2008 AC, 2012 AC, 2020 AC, DDC195, DDC310, CD200, CD300 Pump Models are also available. We offer high quality spare parts, such as rotors, stators, plates, vanes, and shaft seals for all Alcatel Adixen 2004 AC, 2008 AC, 2012 AC, 2020 AC, DDC195, DDC310, CD200, CD300 Rotary Vane Vacuum Pumps.
Alcatel 2004 AC, 2008 AC, 2012 AC, 2020 AC, DDC195, DDC310, CD200, CD300 Minor Repair Kit contains the following parts:
DESCRIPTION | PART NO. | QTY |
Valve Spring | A52541 | 4 |
Coupling | A52553 | 1 |
Fan Plate Gasket | A52555 | 1 |
Exhaust Clapper | A52557 | 1 |
Gas Ballast Valve - Viton | A52562 | 1 |
Gas Ballast Valve - Buna | A52562B | 1 |
Gas Ballast Spring | A52563 | 1 |
Exhaust Clapper | A52642 | 1 |
Exhaust Valve | A52655V | 4 |
Oil Case Gasket | A52755 | 1 |
Felt Pad | A52990 | 1 |
Vane Spring | A53040 | 8 |
Viton Nib | A54340 | 1 |
Pin | A71050 | 1 |
Clip | A71161 | 1 |
Nut | A71211 | 4 |
Nut | A71214 | 3 |
Flat Washer M4 | A73339 | 3 |
Waved Washer M6 | A73454 | 9 |
Waved Washer M8 | A73455 | 6 |
O-Ring | A82004 | 1 |
O-Ring | A82025 | 1 |
Stage O-Ring | A82033 | 5 |
O-Ring | A82056 | 1 |
Viton Shaft Seal | A82063 | 3 |
Double Lip Viton Shaft Seal | A82063-01 | 1 |
O-Ring | A82208 | 2 |
O-Ring | A82253 | 1 |
Steel Ball | A82522 | 1 |
Drain Plug | A82604 | 2 |
Sight Glass | A83546 | 1 |
C-Clip | A83653 | 2 |
O-Ring | E02124025 | 1 |
A&J Vacuum Services, Inc. Repairs / Rebuilds and Services Alcatel Adixen Vacuum Pumps including Alcatel Adixen Rotary Vane Pumps, AC Series 2004 AC, 2008 AC, 2012 AC, 2020 AC, DDC195, DDC310, CD200, CD300. Along with all other Vacuum Rotary Vane Pumps, Dry Scroll Pumps, Leak Detectors. Please contact us for information on service program or click here http://www.ajvs.com/service.php to go to our Service page. We also offer Emergency service upon request. For more information Please contact A&J Vacuum Services at 973-249-0854.
Overview
The Alcatel Adixen Major Repair Kit includes everything needed for major overhauls on the Alcatel Adixen Pascal Series 2005.The parts included in the Alcatel Adixen Major Repair Kits for 1005, 1010, 1015, 1021, 2005, 2010, 2015, 2021 pumps, are high quality components used in rotary vane vacuum pump maintenance, service, and repairs. Minor and major repair kits for all Alcatel Adixen SD Series Pump Models are available. We offer high quality spare parts, such as rotors, stators, plates, vanes, and shaft seals for all Alcatel Adixen Pascal SD Series Rotary Vane Vacuum Pumps.

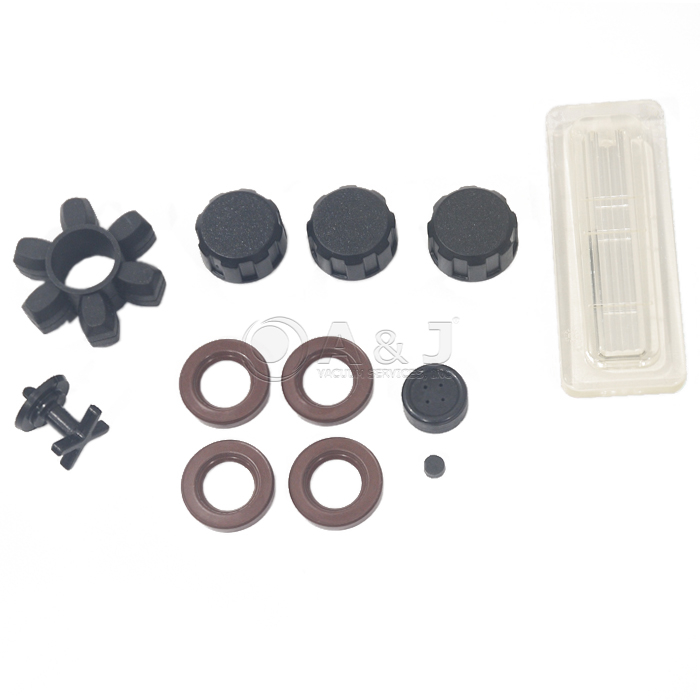

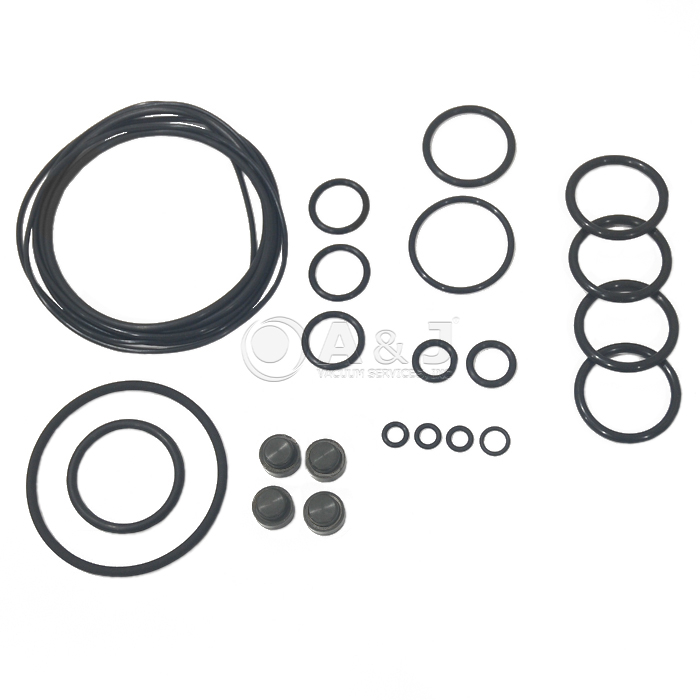

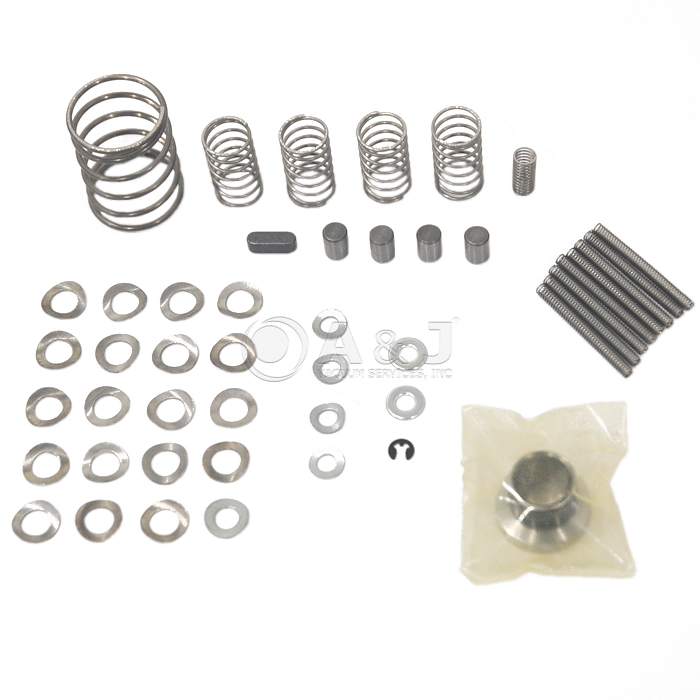

The Alcatel, Adixen Major Repair Kit for 2005 Pump contains the following parts:
DESCRIPTION | PART NO. | QTY |
O-Ring |
A320067 |
1 |
O-Ring |
A320109 |
1 |
Valve Spring |
A52541 |
2 |
Coupling |
A52553 |
1 |
Exhaust Valve |
A52655 |
2 |
Vane Spring |
A53040 |
4 |
Spring |
A65617 |
1 |

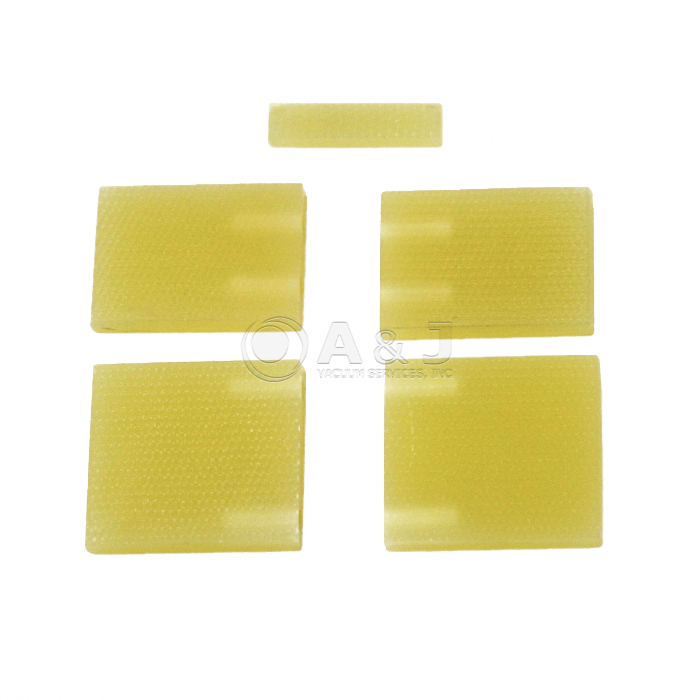

1st/2nd Stage Vane |
A65760G |
4 |
Sight Glass |
A65784 |
1 |
Sight Glass Gasket |
A65789 |
1 |
Exhaust Valve |
A65791 |
2 |
Gas Ballast Sleeve |
A65792 |
1 |

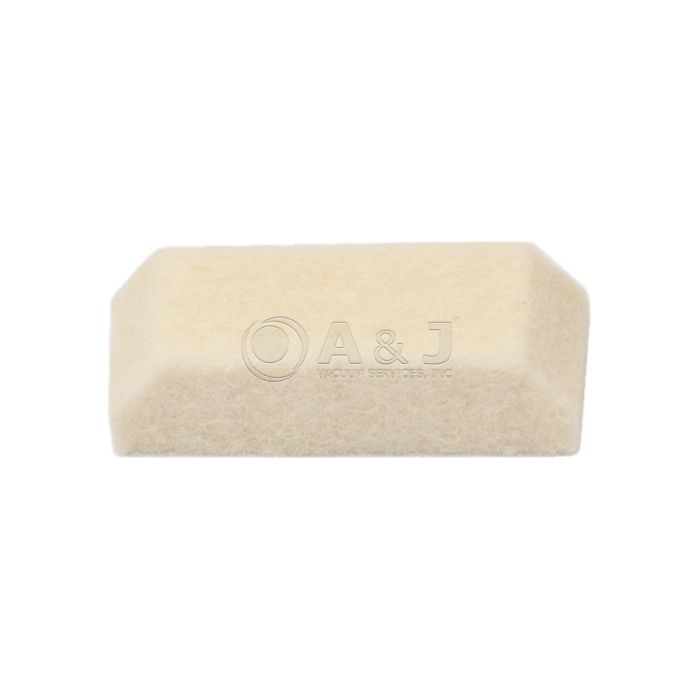

Felt Pad |
A65794 |
1 |
Module Gasket |
A65795 |
4 |
Gas Ballast Spring |
A71050 |
1 |
ASB Device |
A65798 |
1 |
ASB Spring |
A65799 |
4 |
Shouldered Ring |
A65846 |
1 |
Membrane |
A65857 |
1 |
Blade |
A65861 |
1 |
Shaft Key |
A71067 |
1 |
Nut |
A71211 |
6 |
Flat Washer M6 |
A73301 |
4 |
Flat Washer M5 |
A73304 |
2 |
Waved Washer M4 |
A73452 |
4 |
Waved Washer M5 |
A73453 |
1 |
Waved Washer M6 |
A73454 |
18 |
O-Ring |
A79046 |
1 |
O-Ring |
A79067 |
1 |
O-Ring |
A79072 |
1 |
O-Ring |
A79514 |
4 |
O-Ring |
A79516 |
1 |
Viton Shaft Seal |
A82063 |
3 |
Double Lip Viton Shaft Seal |
A82063-01 |
1 |
O-Ring |
A82105 |
2 |
O-Ring |
A82110 |
1 |
O-Ring |
A82122 |
4 |
O-Ring |
A82125 |
1 |
Drain Plug |
A82604 |
3 |
O-Ring |
A84149 |
3 |
Washed Washer |
A84646 |
1 |
A & J Vacuum Services, Inc. Repairs / Rebuilds and Services Alcatel Adixen Vacuum Pumps including Alcatel Adixen Rotary Vane Pumps, Pascal Series, SD Series, Models 1005, 1010, 1015, 1021, 2005, 2010, 2015, 2021. Along with all other Vacuum Rotary Vane Pumps, Dry Scroll Pumps, Leak Detectors. Please contact us for information on service program or click here http://www.ajvs.com/service.php to go to our Service page. We also offer Emergency service upon request. For more information Please contact A&J Vacuum Services at 973-249-0854.
Overview
The Alcatel Adixen Front Seal Kit includes everything needed for major overhauls on the Alcatel Adixen SD Pascal Series 1005, 1010, 1015, 1021, 2005, 2010, 2015, 2021 Rotary Vane Vacuum Pumps. The parts included in the Alcatel Adixen Front Seal Kit are high quality components used in rotary vane vacuum pump maintenance, service, and repairs. Minor and major repair kits for all Alcatel Adixen SD Series Pump Models are also available. We offer high quality spare parts, such as rotors, stators, plates, vanes, and shaft seals for all Alcatel Adixen Pascal SD Series Rotary Vane Vacuum Pumps.
Alcatel Adixen Front Seal Kit contains the following parts:
DESCRIPTION | PART NO. | QTY |
Felt Pad | A65794 | 1 |
Shouldered Ring | A65846 | 1 |
Viton Shaft Seal | A82063 | 1 |
O-Ring | A82110 | 1 |
O-Ring | A82125 | 1 |
A&J Vacuum Services, Inc. Repairs / Rebuilds and Services Alcatel Adixen Vacuum Pumps including Alcatel Adixen Rotary Vane Pumps, Pascal Series, SD Series, Models 1005, 1010, 1015, 1021, 2005, 2010, 2015, 2021. Along with all other Vacuum Rotary Vane Pumps, Dry Scroll Pumps, Leak Detectors. Please contact us for information on service program or click here http://www.ajvs.com/service.php to go to our Service page. We also offer Emergency service upon request. For more information Please contact A&J Vacuum Services at 973-249-0854.
